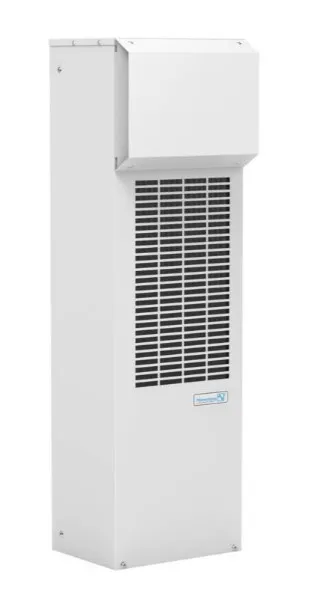

Clima de tablero DTS 3161 230V Pfannenberg: para gabinete eléctrico outdoor NEMA 3R/4 (IP56)
Modelo: DTS 3161 230V
Solicitar cotización
Cantidad mínima: 1 Unidades
Vendido por:
PLYCON COMERCIALIZADORA Y CONSULTORA
PLYCON COMERCIALIZADORA Y CONSULTORA
Establecida desde 2019
Carácterísticas y Ventajas
🛡️ IP56 + NEMA 3R/4
Protección contra polvo/agua y ambientes exigentes sin perder estanqueidad.
❄️ 1200 W (L35/L35) · 570 W (L35/L50)
Enfriamiento eficaz para gabinetes medianos con cargas térmicas variables.
🌬️ Caudal 300/190 m³/h (int/ext)
Circulación segura que evita puntos calientes y mejora la homogeneidad térmica.
🧪 Refrigerante R134a (400 g)
Rendimiento estable y fácil mantenimiento.
⚙️ Evaporación de condensado integrada
Menos paros por mantenimiento y manejo limpio de condensados.
📊 Termostato ajustable (fábrica +35 °C)
Control térmico preciso y alarmas por sobretemperatura interna.
🔌 230 V AC (50/60 Hz)
Integración fácil en cuadros eléctricos estándar.
🔇 < 70 dB(A)
Funcionamiento silencioso para áreas de producción.
Ventajas de comprar en PLYCON
🕒 Entrega y seguimiento confiables
Acompañamiento desde la cotización hasta la entrega, con actualizaciones puntuales.
👷 Soporte técnico especializado
Asesoría en selección térmica, instalación y mejores prácticas de mantenimiento.
📦 Portafolio y refacciones
Accesorios y repuestos compatibles para reducir tiempos de paro.
💳 Condiciones comerciales claras
Opciones de pago y facturación orientadas a la operación industrial.
CLIMAS DE TABLERO · AIRE ACONDICIONADO GABINETE ELÉCTRICO 230V · 1 FASE · OUTDOOR NEMA 3R/4 (IP56)
DTS 3161 230V Pfannenberg: aire acondicionado para gabinete eléctrico outdoor NEMA 3R/4 (IP56)
El DTS 3161 230V Pfannenberg es un aire acondicionado para gabinete eléctrico 230V de circuito cerrado, diseñado para estabilizar la temperatura interna del tablero y proteger electrónica crítica (PLC, variadores, fuentes y control industrial) cuando el gabinete se instala en exteriores y la carga térmica puede provocar fallas costosas.
Este clima para tableros industriales integra diseño Outdoor Rated (NEMA Type 3R/4) con protección IP56, ideal cuando el gabinete está expuesto a lluvia, polvo y variación térmica, y se requiere una solución tipo industrial cabinet air conditioner 230V con operación cerrada y certificaciones CE / cULus.
Continuidad operativa
Reduce paros no programados al mantener el gabinete en rangos térmicos adecuados para la electrónica de control.
Diseñado para 230V
Enclosure air conditioner 230V para tableros monofásicos 50/60 Hz con rango 198–253 V.
Outdoor Rated: NEMA 3R/4 · IP56
Diseñado para aplicaciones donde se requiere protección ambiental, manteniendo el gabinete como sistema cerrado y controlado.
Enfoque en proyectos industriales
Solución práctica para cooling solution for PLC cabinet, gabinetes de control y tableros con carga térmica constante.
- Clima eléctrico para tablero 230V con operación cerrada y desempeño estable.
- Alternativa robusta a ventilación por filtro cuando se requiere IP56 y protección NEMA 3R/4.
- Compatible con búsquedas como DTS 3161 230V price, specs, ficha técnica y venta en México.
¿Cuándo elegir un DTS 3161 230V?
- Cuando se necesita aire acondicionado para gabinetes eléctricos 230V con operación cerrada.
- Si el gabinete está en exterior y la ventilación por filtro no controla temperatura ni humedad.
- Cuando la aplicación exige Outdoor Rated (NEMA Type 3R/4) e IP56.
- En proyectos que piden industrial control panel cooling 230V con certificaciones CE / cULus.
Aplicaciones del DTS 3161 230V en gabinetes y tableros de control en exterior
El DTS 3161 230V está orientado a mantener controlada la temperatura en gabinetes de control, tableros de potencia y paneles PLC instalados en ambientes variables, donde el calor, la lluvia y la humedad pueden comprometer la confiabilidad del sistema.
Al ser un aire acondicionado para gabinete eléctrico con circuito cerrado, ayuda a evitar el ingreso de aire contaminado. Esto resulta crítico en instalaciones exteriores con polvo fino, humedad y cambios térmicos, donde el sobrecalentamiento y la corrosión reducen la vida útil de componentes.
Es una solución típica cuando se busca: “aire acondicionado gabinete eléctrico 230V”, “clima eléctrico para tablero 230V”, “outdoor enclosure air conditioner 230V” o “NEMA 3R/4 electrical enclosure air conditioner”.
- Protección térmica para drives/VFD, PLC, HMI, fuentes y módulos de E/S.
- Uso en automatización, bombeo, compresión, bandas transportadoras y skids en exterior.
- Apoya prácticas de diseño y cálculo de enfriamiento para gabinetes de control.
Palabras clave que resuelve este equipo
- DTS 3161 230V
- DTS 3161 Pfannenberg
- aire acondicionado gabinete eléctrico 230V
- clima eléctrico para tablero 230V
- outdoor enclosure air conditioner 230V
- NEMA 3R/4 enclosure air conditioner
- IP56 air conditioner for electrical enclosure
- industrial cabinet air conditioner 230V
- cooling solution for PLC cabinet
- DTS 3161 specs / datasheet
Capacidad de enfriamiento del DTS 3161 230V
El DTS 3161 230V entrega capacidad de enfriamiento para gabinetes con carga térmica continua, con valores clave tanto para condición estándar A35/35 como para ambiente elevado A50/35.
Para selección correcta se recomienda comparar la disipación térmica total del gabinete (W/BTU/h) contra la capacidad del equipo en ambos puntos, dejando margen para operación continua.
Capacidad A35/35
1300 W · 4500 BTU/h
Capacidad A50/35
600 W · 2047 BTU/h
Temperatura de aire ambiente
+15 °C a +55 °C (59 °F a 131 °F) · opcional: mínimo 0 °C (32 °F)
Flujos de aire (230V)
- Circulación externa: 190 m³/h · 112 CFM
- Circulación interna: 300 m³/h · 176.7 CFM
Refrigerante, termostato, condensación y alarma
- Refrigerante: R-134a.
- Carga: 400 g (14.1 oz.).
- Termostato (1TAS, set de fábrica): +35 °C / +95 °F.
- Señal de falla (temp. interna gabinete, set de fábrica): > +50 °C / +122 °F.
Manejo de condensación mediante bandeja de evaporación activa y rebose por manguera, facilitando operación estable en aplicaciones exteriores con variación térmica.
Datos eléctricos del DTS 3161 230V
El DTS 3161 230V está diseñado para redes monofásicas 230 V con 50/60 Hz, con rango de operación 198–253 V. Estos datos son útiles para dimensionamiento de protecciones y circuito.
- Voltaje / Frecuencia / Fase: 230 V · 50/60 Hz · 1Φ
- Rango de operación: 198–253 V
- Consumo (@A35/35): 795 W
- Corriente nominal: 4.49 A
Protección recomendada (con o sin calefacción)
Fusible máximo recomendado: 10 A
Tipo: Class CC 600V Time Delay (Suitable for Transformer Inrush Protection)
Nota: en la información proporcionada, el fusible máximo recomendado permanece en 10 A tanto NO HEATER como WITH HEATER.
Construcción y protección ambiental (Outdoor)
- Clasificación: NEMA Type 3R/4 · IP56 (EN 60529) bajo condiciones correctas.
- Construcción: sheet steel (acero).
- Protección anticorrosiva: G90 galvanizado + pintura electrostática (RAL 7035 o ANSI61), horneada a 200 °C.
- Opción de material: acero inoxidable 304 (según configuración).
- Peso (serie 31x1): 41.9 kg (92.4 lb) para DTS 3161.
- Certificaciones: CE, cULus.
Recomendado para gabinetes en exteriores donde se requiere protección ambiental (NEMA 3R/4 · IP56) y control térmico en circuito cerrado.
Resumen técnico DTS 3161 230V
- Capacidad A35/35: 1300 W · 4500 BTU/h.
- Capacidad A50/35: 600 W · 2047 BTU/h.
- Ambiente: +15 °C a +55 °C (opcional mínimo 0 °C).
- Externo: 190 m³/h · 112 CFM.
- Interno: 300 m³/h · 176.7 CFM.
- Alimentación: 230 V · 50/60 Hz · 1Φ (198–253 V).
- Consumo (@A35/35): 795 W.
- Corriente nominal: 4.49 A.
- Fusible recomendado: 10 A (Class CC 600V Time Delay).
- Refrigerante: R-134a · 400 g.
- Condensados: bandeja activa + rebose por manguera.
Opción de calefacción (no estándar)
- Termostato interno: 0–60 °C (32–140 °F).
- Capacidad: 900 W · 3072 BTU/h.
Nota de especificación
Para selección final, validar carga térmica del gabinete, temperatura ambiente máxima real, radiación/ubicación y voltaje en barra. Comparar la disipación total (W/BTU/h) contra 1300 W (A35/35) y 600 W (A50/35), dejando margen.
Preguntas frecuentes sobre el DTS 3161 230V
¿Qué significa “Outdoor Rated (NEMA Type 3R/4)”?
Indica que el equipo está diseñado para uso en exterior y que, bajo condiciones correctas, ayuda a proteger el gabinete
con clasificación NEMA 3R/4 y IP56.
¿Cuál es la capacidad de enfriamiento del DTS 3161 230V?
En condición A35/35 entrega 1300 W (4500 BTU/h) y en condición A50/35 entrega
600 W (2047 BTU/h).
¿Qué alimentación eléctrica requiere?
Requiere 230 V, 1 fase, 50/60 Hz, con rango de operación 198–253 V.
¿Cómo maneja la condensación?
Utiliza bandeja de evaporación activa y, en caso de excedente, rebose por manguera.
¿Qué protección eléctrica se recomienda?
Se indica fusible máximo recomendado 10 A, tipo Class CC 600V Time Delay (adecuado para inrush/arranque),
tanto con como sin opción de calefacción.
¿Qué opción de calefacción existe?
Existe una opción no estándar de calefacción 900 W (3072 BTU/h) con termostato interno de 0–60 °C,
útil para evitar condiciones frías o condensación en ciertos escenarios.
