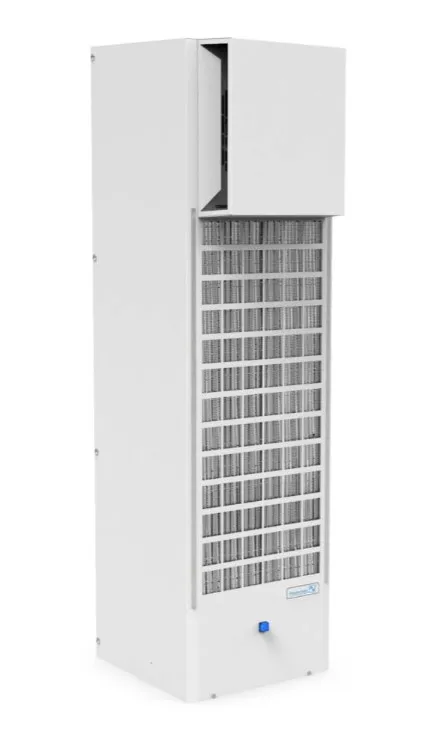

Clima de tablero DTS 3181 SL 230V Pfannenberg: para gabinete eléctrico Washdown NEMA 4/4X (IP56)
Modelo: DTS 3181 SL 230V
Solicitar cotización
Cantidad mínima: 1 Unidades
Vendido por:
PLYCON COMERCIALIZADORA Y CONSULTORA
PLYCON COMERCIALIZADORA Y CONSULTORA
Establecida desde 2019
Carácterísticas y Ventajas
⚡ Capacidad 1654 W a 35 °C
Estabilidad térmica para gabinetes con alta carga de calor.
🛡️ NEMA 4/4X e IP56
Protección contra agua y polvo; apto para exteriores y ambientes corrosivos.
❄️ Refrigerante R134a (700 g)
Tecnología probada y fácil de mantener.
🌬️ Caudal 595 m³/h interior/exterior
Extracción y recirculación eficientes para respuesta térmica rápida.
🎚️ Termostato ajustable (fábrica +35 °C)
Control preciso del setpoint y alarma > +50 °C.
🧱 Acero inoxidable 304
Larga vida útil y resistencia a la corrosión.
🔌 230 V ±10% (198–253 V)
Compatibilidad eléctrica flexible en planta.
✅ Certificaciones CE y cULus
Cumplimiento normativo y seguridad comprobada.
🧯 Fusible recomendado 10 A (Clase CC)
Protección eléctrica adecuada y fiable.
Ventajas de comprar en PLYCON
🧠 Asesoría técnica especializada
Dimensionamiento térmico basado en carga, ambiente y normativa.
🚚 Cobertura y entrega nacional
Logística ágil y opciones de envío para toda la república.
🧾 Facturación y medios de pago
Opciones para empresas y procesos administrativos claros.
🔧 Soporte y garantía
Acompañamiento postventa, refacciones y gestión de RMA.
🧩 Portafolio integral
Soluciones complementarias: gabinetes, filtros y accesorios compatibles.
CLIMAS DE TABLERO · AIRE ACONDICIONADO PARA GABINETES ELÉCTRICOS 230 V MONOFÁSICO · WASHDOWN NEMA 4/4X (IP56)
DTS 3181 SL 230V Pfannenberg: clima de tablero Washdown NEMA 4/4X (IP56) para gabinetes eléctricos
El DTS 3181 SL 230V Pfannenberg es un aire acondicionado para gabinete eléctrico 230V (1Φ) diseñado para mantener estable la temperatura interna y proteger electrónica crítica (PLC, HMI, variadores, fuentes y control industrial) en ambientes con lavado, salpicaduras, humedad elevada o riesgo de corrosión.
Su clasificación Washdown (NEMA Type 4/4X) con referencia IP56 lo hace adecuado para tableros expuestos a limpieza frecuente y condiciones severas, manteniendo el gabinete como sistema de circuito cerrado para reducir ingreso de polvo y humedad. Incluye certificaciones CE / cULus.
Enfriamiento nominal (A35/35)
Hasta 1654 W (5648 BTU/h) para gabinetes con carga térmica continua.
Rendimiento en calor (A50/35)
966 W (3299 BTU/h) para escenarios de temperatura ambiente elevada.
Washdown NEMA 4/4X
Ideal para plantas con lavado, humedad y ambientes corrosivos, manteniendo el gabinete sellado.
Flujo de aire balanceado
595 m³/h (350 CFM) en externo e interno para control térmico estable.
- DTS 3181 SL 230V con datos clave para ingeniería, mantenimiento y compras.
- Compatible con búsquedas: specs, datasheet, ficha técnica, consumo, fusible recomendado.
- Solución típica cuando la ventilación por filtro no es viable por contaminación o humedad.
¿Cuándo elegir un DTS 3181 SL 230V?
- Cuando el tablero trabaja con 230 V (1Φ) y la temperatura interna afecta disponibilidad.
- Cuando hay lavado/salpicaduras y se requiere NEMA 4/4X (washdown).
- En gabinetes con PLC, HMI, VFD y fuentes sensibles al calor.
- Cuando el proyecto requiere certificaciones CE y cULus.
Aplicaciones del DTS 3181 SL 230V en gabinetes de control y automatización
El DTS 3181 SL 230V se utiliza en tableros donde el control térmico es crítico para continuidad operativa y donde el entorno obliga a mantener el gabinete como sistema de circuito cerrado.
La clasificación Washdown (NEMA 4/4X) lo vuelve especialmente útil en áreas con limpieza frecuente, humedad y atmósferas agresivas, ayudando a reducir fallas por sobretemperatura y degradación acelerada.
- Tableros de control en plantas con lavado, sanitización o salpicaduras.
- Gabinetes con PLC/HMI, fuentes, relevadores, comunicación industrial.
- Aplicaciones con variadores (VFD) y control de motores.
- Ambientes con humedad elevada donde se busca minimizar ingreso de aire contaminado.
Palabras clave relacionadas
- DTS 3181 SL 230V
- Pfannenberg DTS 3181 SL
- clima de tablero 230V
- aire acondicionado gabinete eléctrico 230V
- Washdown NEMA 4/4X enclosure air conditioner
- IP56 cabinet air conditioner
- DTS 3181 SL specs / datasheet / ficha técnica
Capacidad de enfriamiento del DTS 3181 SL 230V
Para selección técnica, compare la carga térmica del gabinete (W/BTU/h) contra la capacidad del equipo en A35/35 (nominal) y A50/35 (ambiente elevado). Para operación continua, deje margen de seguridad.
Capacidad A35/35
1654 W · 5648 BTU/h
Capacidad A50/35
966 W · 3299 BTU/h
Temperatura ambiente (230V SL)
+15 °C a +55 °C (59 °F a 131 °F) · opcional low ambient: hasta -40 °C (-40 °F)
Flujo de aire (SL)
- Circulación externa: 595 m³/h · 350 CFM
- Circulación interna: 595 m³/h · 350 CFM
Refrigerante, termostato, condensación y alarma
- Refrigerante: R-134a.
- Carga: 700 g (24.7 oz.).
- Termostato (1TAS, set de fábrica): +35 °C / +95 °F.
- Señal de falla (temp. interna gabinete, set de fábrica): > +50 °C / +122 °F.
Manejo de condensación mediante bandeja de evaporación activa y rebose por manguera, adecuado para operación estable en ambientes con humedad y lavado.
Datos eléctricos del DTS 3181 SL 230V
Diseñado para alimentación 230 V · 60 Hz · 1Φ, con rango de operación 198–253 V. Estos datos ayudan a dimensionar protecciones y alimentación.
- Voltaje / Frecuencia / Fase: 230 V · 60 Hz · 1Φ
- Rango de operación: 198–253 V
- Consumo (@A35/35): 890 W
- Corriente nominal: 4.49 A
Protección recomendada (NO HEATER OPTION)
Fusible máximo recomendado: 10 A
Tipo: Class CC 600V Time Delay (Suitable for Transformer Inrush Protection)
Certificaciones
CE · cULus
Nota: para configuración con calefactor (heater option), el dato proporcionado indica N/A. Confirmar si tu proyecto requiere heater.
Construcción y protección ambiental (Washdown)
- Clasificación: Washdown (NEMA Type 4/4X) · IP56 (EN 60529) bajo condiciones correctas.
- Construcción: sheet steel (acero).
- Protección anticorrosiva: G90 galvanizado + pintura electrostática (RAL 7035 o ANSI61), horneada a 200 °C.
- Opción de material: acero inoxidable 304 (según configuración).
- Peso (serie SL): 49 kg (108 lb).
La clasificación NEMA 4/4X es adecuada cuando el gabinete está expuesto a lavado, salpicaduras y humedad elevada, manteniendo el sistema de enfriamiento en circuito cerrado.
Resumen técnico DTS 3181 SL 230V
- Capacidad A35/35: 1654 W · 5648 BTU/h.
- Capacidad A50/35: 966 W · 3299 BTU/h.
- Ambiente (230V SL): +15 °C a +55 °C (opcional hasta -40 °C).
- Externo: 595 m³/h · 350 CFM.
- Interno: 595 m³/h · 350 CFM.
- Alimentación: 230 V · 60 Hz · 1Φ (198–253 V).
- Consumo (@A35/35): 890 W.
- Corriente nominal: 4.49 A.
- Fusible recomendado: 10 A (Class CC 600V Time Delay).
- Refrigerante: R-134a · 700 g.
- Condensados: bandeja activa + rebose por manguera.
- Protección: Washdown NEMA 4/4X · IP56.
- Certificaciones: CE, cULus.
Nota de selección
Para selección final, validar carga térmica del gabinete, temperatura ambiente máxima real y voltaje disponible. Comparar la disipación total (W/BTU/h) contra 1654 W (A35/35) y 966 W (A50/35), dejando margen para operación continua. Si el proyecto requiere operación en frío, confirmar la opción low ambient (-40 °C) en la configuración.
Preguntas frecuentes sobre el DTS 3181 SL 230V
¿Qué significa “Washdown (NEMA Type 4/4X)”?
Indica que el equipo está diseñado para ambientes con lavado y salpicaduras. La variante 4X añade mayor resistencia a corrosión.
En condiciones correctas, se asocia a IP56.
¿Cuál es la capacidad de enfriamiento del DTS 3181 SL 230V?
En condición A35/35 entrega 1654 W (5648 BTU/h) y en condición A50/35 entrega
966 W (3299 BTU/h).
¿Qué alimentación eléctrica requiere?
Requiere 230 V con 60 Hz en 1Φ, con rango de operación 198–253 V.
¿Cómo maneja la condensación?
Utiliza bandeja de evaporación activa y, en caso de excedente, rebose por manguera.
¿Qué protección eléctrica se recomienda?
Para la versión 230V SL se indica fusible máximo recomendado 10 A, tipo
Class CC 600V Time Delay, adecuado para inrush/arranque (opción NO HEATER en el dato proporcionado).
¿Puede operar en ambientes fríos?
Se indica opción low ambient hasta -40 °C para la versión 230V SL. Para operación real en frío,
confirmar que la configuración del equipo incluya dicha opción.
