Respaldo eléctrico de alta capacidad para operaciones donde la continuidad no admite fallas

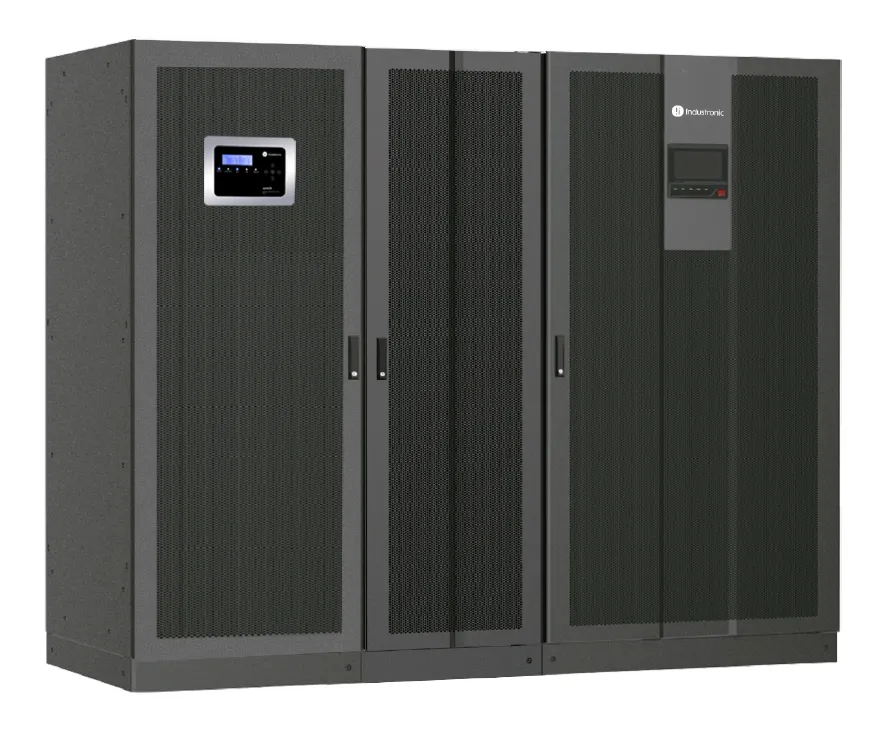

El UPS-IND HF 13200 M1 está diseñado para proteger cargas críticas de gran demanda que no pueden detenerse ante microcortes, ruido eléctrico, picos de voltaje, variaciones de frecuencia o caídas de tensión. Gracias a su arquitectura de doble conversión en línea, ayuda a suministrar energía limpia, regulada y estable para sostener procesos, infraestructura y sistemas estratégicos.
Su combinación de factor de potencia 1.0, eficiencia AC-AC de hasta 96%, inversor IGBT de 3 niveles, control por doble DSP y capacidad de emparalelamiento N+1 lo convierte en una solución robusta para telecomunicaciones, cuartos de cómputo, edificios inteligentes, banca electrónica, instrumentación, automatización industrial y sistemas de seguridad de alta disponibilidad.
Resumen técnico del UPS-IND HF 13200 M1
- • Doble conversión en línea para continuidad total.
- • Inversor IGBT de 3 niveles con menor interferencia en red.
- • Doble DSP para alta confiabilidad y control preciso.
- • Smart Generator Mode para mejor integración con generación.
- • Doble bypass: electrónico y de mantenimiento.
- • Comunicación RS485, RS232, EPO, contactos secos y SNMP.
- • Baterías de plomo ácido o ion litio opcional según proyecto.
Diseñado para proteger procesos, infraestructura y equipos de alto valor
El modelo 13200 M1 pertenece a una plataforma de alta frecuencia orientada a mantener calidad de energía en instalaciones críticas, ayudando a reducir el impacto de perturbaciones eléctricas sobre sistemas de misión continua, automatización, comunicaciones y procesamiento de información.
Doble conversión en línea
Aísla la carga de la red y ayuda a mantener una salida senoidal pura, estable y continua frente a microcortes, caídas de tensión o perturbaciones severas.
IGBT de 3 niveles
Contribuye a una mayor eficiencia, menor interferencia con la red y una respuesta más estable ante cambios de carga o variaciones operativas.
Factor de potencia 1.0
Permite aprovechar mejor la capacidad nominal del UPS en proyectos donde la potencia real disponible es determinante para la selección del equipo.
Doble DSP y autoprueba
Aumenta la confiabilidad del control interno y facilita evaluaciones preventivas para detectar condiciones operativas relevantes antes de una falla mayor.
Ventiladores inteligentes
El modo de reposo inteligente ayuda a mantener eficiencia y ahorro de energía conforme a la demanda real del sistema y a las condiciones de operación.
Smart Generator Mode
Favorece un comportamiento más estable cuando el UPS se integra con sistemas de generación eléctrica de respaldo dentro de la instalación.
Protección frente a eventos eléctricos que comprometen la continuidad
El UPS-IND HF 13200 M1 ayuda a disminuir riesgos asociados a condiciones eléctricas inestables que pueden provocar pérdida de datos, paros operativos, daño en equipos o inestabilidad en procesos críticos.
Entornos donde la calidad de energía es un factor decisivo
Su capacidad de 200 kW / 200 kVA y su arquitectura trifásica de alta frecuencia lo hacen adecuado para proyectos donde la disponibilidad energética, la estabilidad y el monitoreo son parte esencial del desempeño operativo.
- Sites y cuartos de cómputo
- Telecomunicaciones
- Equipos de instrumentación
- Equipo de audio y video profesional
- Edificios inteligentes y centros comerciales
- Sistemas de seguridad, banca electrónica y robótica
También es una alternativa adecuada en esquemas de respaldo extendido, crecimiento planeado y estrategias de redundancia donde la continuidad energética tiene impacto directo en el negocio.
Datos técnicos clave para validar compatibilidad del proyecto
| Capacidad | 200 kW / 200 kVA |
|---|---|
| Voltajes de entrada y salida | 120/208, 127/220, 220/380, 230/400, 254/440, 266/460 y 277/480 Vca |
| Configuración | Trifásico en estrella (3 fases + neutro + tierra), opcional delta (3 fases + tierra) |
| Frecuencia de entrada | 40 ~ 70 Hz |
| Factor de potencia de entrada | ≥ 0.99 a plena carga |
| THDi | ≤ 3% |
| Eficiencia AC-AC | Hasta 96% a 100% de carga |
| Factor de potencia de salida | 1.0 con cargas resistivas |
| Regulación de salida | ± 1% |
| Frecuencia de salida | 60 Hz ± 0.1% en baterías, opcional 50 Hz |
| Forma de onda | Senoidal pura |
| THDv de salida | ≤ 1% con carga lineal / ≤ 4% con carga no lineal |
| Tiempo de transferencia | 0.0 ms (true on-line) |
| Banco de baterías | ± 192 Vcd, ajustable de ± 168 a ± 288 |
| Tipo de batería | Plomo ácido sellada y libre de mantenimiento; ion litio opcional |
| Tiempo de respaldo estándar | 5 minutos, con respaldo extendido disponible a petición |
| Corriente de carga máxima | 60 A |
| Ruido audible | < 65 dB a 1 metro |
| Temperatura de operación | 0 a 40 °C |
| Altitud máxima | 2,400 msnm al 100% / 3,000 msnm al 96% |
| Peso neto | 1520 kg |
| Disipación térmica | 20.5 kBTU/h |
| Bypass interno | Bypass estático automático y bypass manual mecánico para mantenimiento |
| Emparalelamiento | N + 1 hasta 8 equipos |
| Certificaciones | CE-62040-1, CE 62040-2, ISO 9001:2015 |
| Comunicaciones | RS485 + EPO, 5 salidas de contacto seco, 1 entrada de contacto seco, RS232 y tarjeta de red SNMP |
Monitoreo operativo
Pantalla táctil digital con lectura de voltajes, capacidad de carga, estado de baterías, LEDs y mímico operativo para una supervisión más clara y oportuna.
Protecciones integradas
Incluye protección por batería baja, sobrecarga, corto circuito y sobretemperatura, además de alarmas por entrada anormal y falla del UPS.
Configuración flexible para adaptar el respaldo a cada instalación
La selección correcta de un UPS de esta capacidad depende no solo de la carga nominal, sino de cómo se integra al sistema eléctrico, la autonomía requerida y la estrategia general de protección del sitio.
- Transformador de voltaje para acoplar el UPS al sistema de alimentación o al voltaje de la carga.
- Banco externo de baterías para respaldo extendido.
- Baterías de ion litio para proyectos con necesidades específicas de autonomía y densidad energética.
- Acondicionador de voltaje Industronic para proteger el UPS y favorecer la vida útil de las baterías.
- Supresor de picos de voltaje como complemento dentro de una estrategia integral de protección eléctrica.
Qué conviene revisar antes de definir el equipo
Preguntas frecuentes sobre el UPS-IND HF 13200 M1
Respuestas útiles para evaluar este sistema de energía ininterrumpida trifásico de alta frecuencia en aplicaciones críticas.
¿Qué capacidad tiene el UPS-IND HF 13200 M1?
Corresponde a 200 kW / 200 kVA dentro de la línea HF 13xx M1 de alta frecuencia trifásica.
¿Qué tecnología utiliza para proteger la carga?
Utiliza doble conversión en línea con inversor IGBT de 3 niveles, ayudando a mantener una salida estable, senoidal pura y con transferencia real de 0.0 ms.
¿Puede trabajar con baterías de ion litio?
Sí. La línea contempla ion litio como opción para proyectos que requieren configuraciones específicas de autonomía o estrategia de respaldo.
¿Qué problemas eléctricos ayuda a resolver?
Protege contra sobrevoltajes, caídas de tensión, ruido eléctrico, picos, falla de suministro, variación de frecuencia y distorsión armónica.
¿Es adecuado para crecimiento o redundancia?
Sí. Permite emparalelamiento N+1 de hasta 8 equipos, lo que favorece escalabilidad y continuidad operativa en proyectos críticos.
¿Qué opciones de monitoreo incorpora?
Integra pantalla táctil digital, RS485, RS232, contactos secos, EPO y compatibilidad con tarjeta de red SNMP para administración local y remota.
